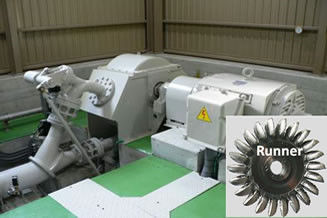

500m Turbine van de Water de Hoofd2m3/s 7500kw Pelton Impuls

Francis Hydro Turbine

Snelle details

De Pelton turbine onttrekt energie aan de impuls van stromend water, in tegenstelling tot reactieturbines zoals de Francis turbine. Water passeert een of meer spuitmonden en raakt de schoepen die aan de omtrek van een schoepenwiel zijn gerangschikt, waardoor het schoepenwiel gaat draaien en mechanische energie produceert. De schoepen zijn zo ontworpen dat wanneer de rand op de helft van de snelheid van de waterstraal draait, het water de schoepen met zeer weinig snelheid verlaat, bijna alle energie onttrekt en een zeer efficiënte turbine mogelijk maakt. De Pelton turbine kan worden geregeld door de waterstroom naar de schoepen aan te passen met behulp van een deflector.

Toepassingsgebied Valhoogte: 30-500m Debiet: 0,015-2m³/s

Kenmerk

1. Een zeer vlakke efficiëntiecurve onder variërende belasting; de efficiëntie blijft hoog bij lage debieten.
2. Het aantal spuitmonden kan worden verhoogd om de efficiëntie te verhogen. (tot 6 spuitmonden)
3. De kosten van de generator zijn hoger omdat de rotatiefrequentie vrij laag is. (een snelheidsverhoger is meestal noodzakelijk)
